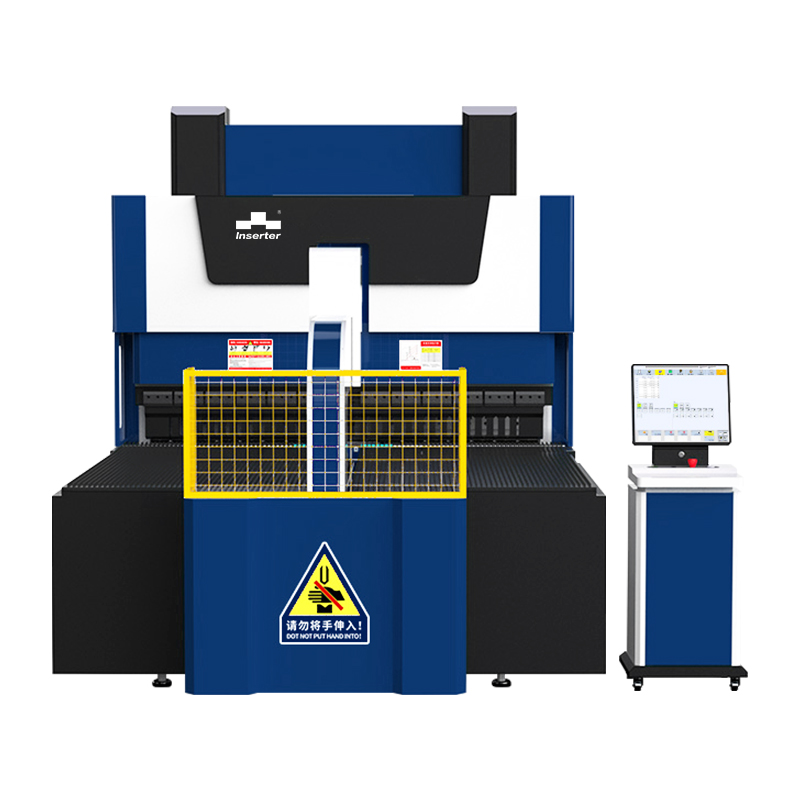

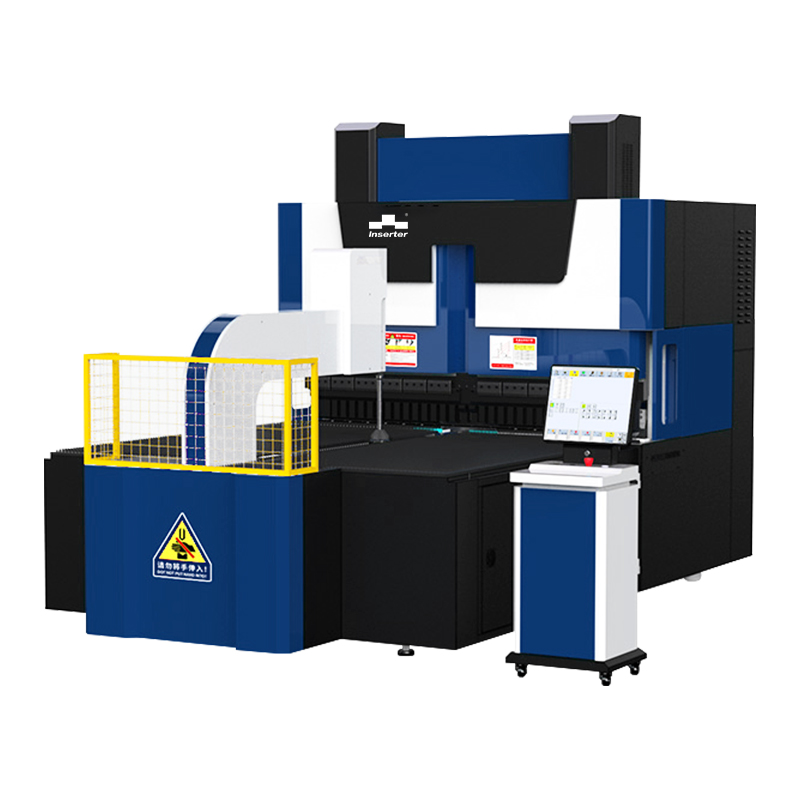

多軸パネルベンダーセンター

概要

このパネルベンダーセンターでは、同期された多軸モーションとユニバーサルベンドツールを使用して、単一のサイクルで複数のエッジと曲がりを完成させます。 CNC制御の下で6つのベンド軸と8つのフィード/ポジショニング軸を組み合わせることにより、エネルギー消費を半分に削減しながら、従来のプレスブレーキのスループットを最大3〜5倍に供給します。キャビネット、HVAC、エレベーター、建築ファサードのボックスフレーム、大きなパネル、カスタムプロファイルに最適です。

重要な機能

• 同時マルチ軸制御
  6つの同期ベンド軸（x1/x2、y1/y2、z1/z2）および8つのフィード/位置軸（U1/U3、D1/D2、C1/C3、H1/H3）の位置、回転、および1つのプログラムシーケンスでのベンディング。

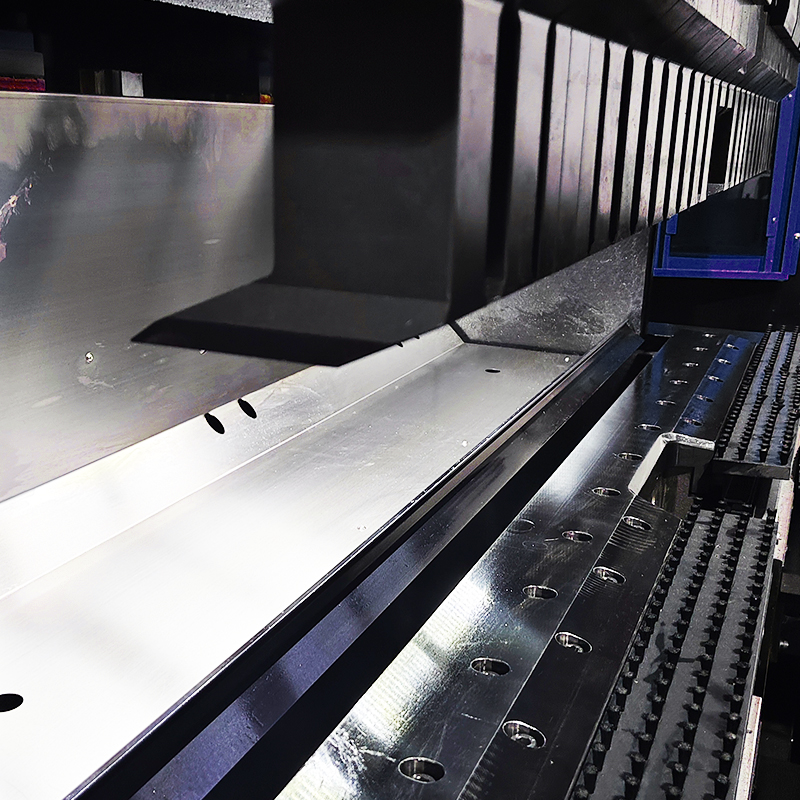

• ユニバーサルベンドツール

  モジュラーパンチ/ダイヘッドの1つのセットは、ツールの変更なしにストレート、リバース、およびアークの曲がりを実行します。単一のパスでマルチエッジ、マルチベンド形成を可能にします。

• サーボ駆動の精密
  ACサーボモーターと直接結合ボールネジは、低振動、バックラッシュフリーモーションを保証します。ポジショニングの精度を繰り返します：±0.005 mm;曲げ角度精度：±0.5°;寸法精度：±0.1 mm。

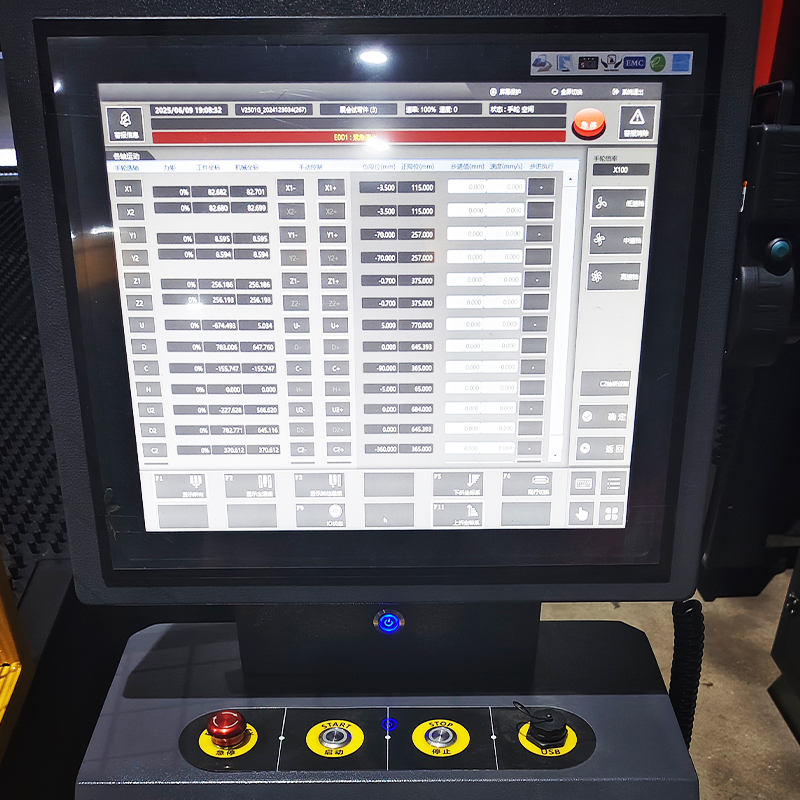

• CNCインターフェイス
  大型のカラータッチスクリーン（英語/中国語をサポート）DXFインポート、2次元プログラミング、画面上のレシピストレージ、およびワンタッチツールライブラリの選択。

• 堅牢な構造フェム
  が最適化されたrib骨、ストレス前緩和処理、および高負荷のボールスクリュー/レールアセンブリを備えた全溶接鋼フレームは、剛性と安定性を保証します。

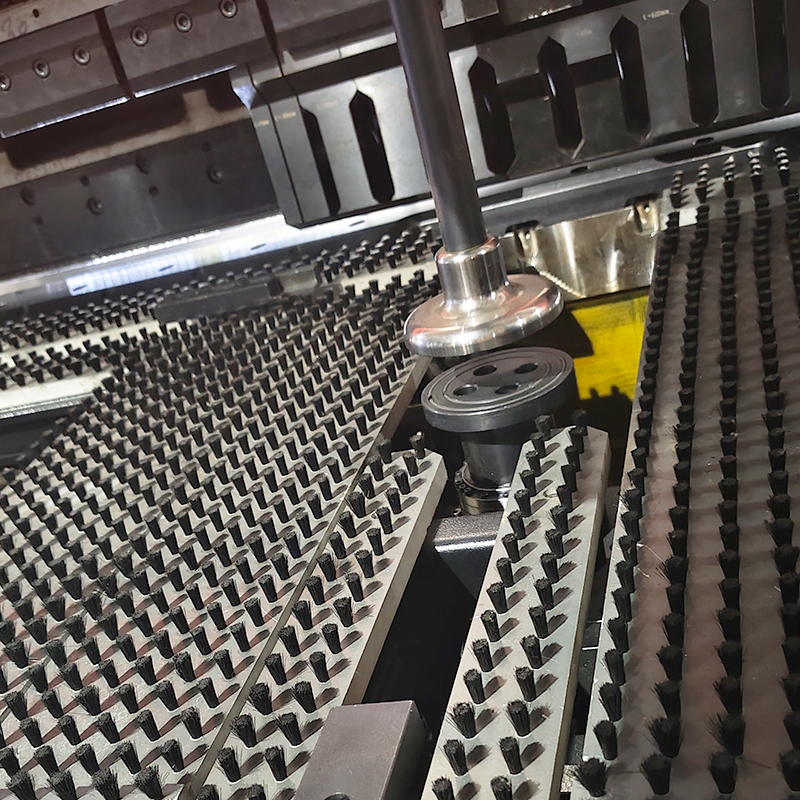

• 柔軟なワークハンドリング
  空気圧真空クランプは、幅2,000 mm、高さ350 mmまでのパネルを保護します。 C軸回転（±360°）とスイングアームH軸リフトは、複雑なジオメトリをサポートします。

• 安全性とメンテナンス
  完全に囲まれたガード、ライトカーテンインターロック、緊急停止、および集中化された自動潤滑剤は稼働時間を延長し、オペレーターを保護します。

技術仕様

アプリケーション

1. 電気キャビネットとエンクロージャー

2. HVACダクトとプレナム

3. エレベーターハウジングとレール

4. キッチンとホスピタリティ機器

5. 建築パネルとクラッディング

6. 自動車と自転車のフレーム

なぜこのパネルベンダーセンターを選ぶのですか？

それはあなたを興奮させます

このパネルベンダーを実行するには、必要なすべてのベンドを完了するために1つのサイクルのみが必要です。ユニバーサルダイを使用すると、時間を変えるダイを節約でき、同じフレームが小さな半径から広いフランジまで数秒で処理できます。

サーボ駆動の軸と制限関数のおかげで、これらの関数は、各曲がりを同じ位置にロックできるように、曲げ精度の一貫性を保証します。複雑な形状を曲げる必要がある場合は、DXFファイルをインポートし、タッチスクリーンでいくつかの設定を調整するだけで、パネルベンダーがすぐに機能します。

長いパネル、ディープボックス、コーナーブラケットを作る必要があるメーカーの場合、このマシンはそれらすべてを処理できます。真空クランプはすべての部品を安定させ、スイングアームを使用したC軸は、大きすぎるワークピースを曲げ領域に直接固定できます。
