E8-1006-8

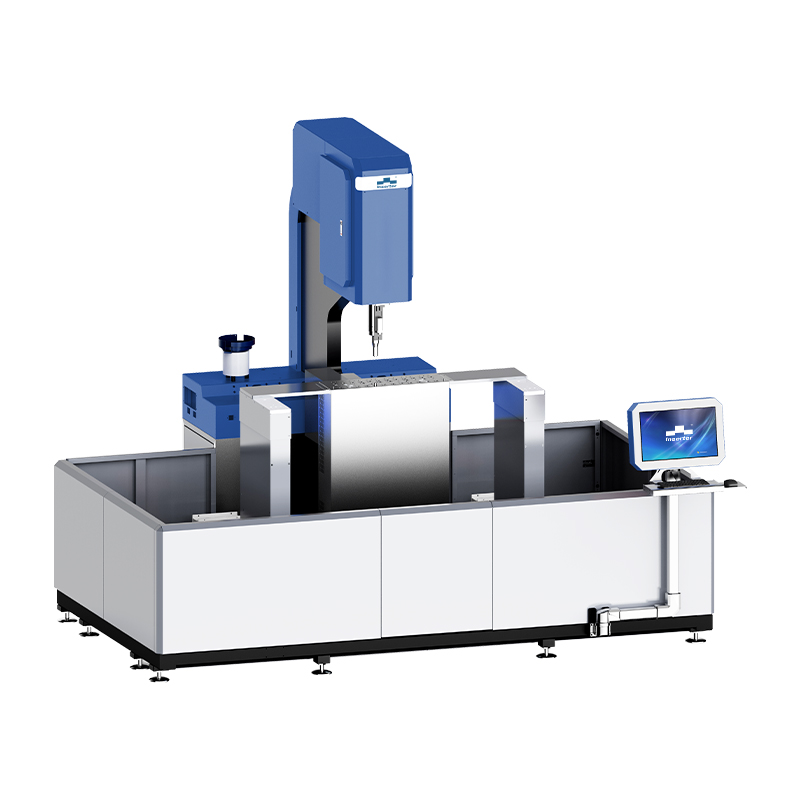

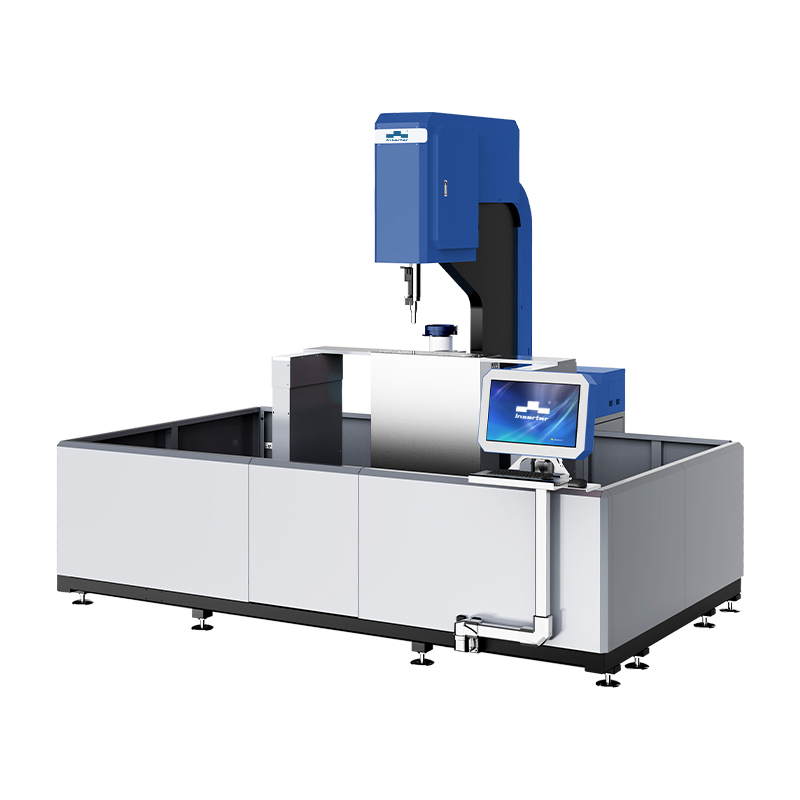

Inserter
1部あたり3秒で挿入を自動化し、マンドレルの高さを100 mmから200 mmに処理します。そのモジュラーカートリッジは、8〜12個のファスナータイプ（⌀7〜30 mm）に供給されるため、ダウンタイムなしでリベットサイズをその場で切り替えることができます。
ファスナー挿入速度：3.0秒/PC
最大曲げ回避の高さは100mmで、最大200mmまでカスタマイズできます
7〜30 mmの範囲の長いリベットの互換性で、8〜12種類のリベットを同時に保持することができます
作業プラットフォームのXY軸ガイドレールは、高精度、高速、長寿命を持っています
給餌ツールのモジュラー構造、より速い交換
完全にインテリジェントな自動リベット、無人操作、大幅なコスト削減
自動荷重とアンロードロボット、スマートな柔軟な生産ラインが品質と効率を向上させるために実現されます
任意の長さともののリベット（ナット、スタッド、ネジ）の8つの組み合わせが利用可能で、幅広いアプリケーションがあります
リベッティング力、保持時間、高さの移動、リベット数、漏れ防止圧力、リベットシーケンスなどのすべてのヒューマシンインターフェイスは、デジタルで操作できます。
インテリジェントプログラミングシステムは、CADから自動プログラミングに変換できます。
インテリジェントリベットマシン、安定した圧力は、リベットとプレートに応じて圧力を自動的に調整します
インテリジェントリフティング自動給餌プラットフォームの2つの部分は接続されており、必要に応じて個別に使用できます
マシンは、圧着の瞬間にフル負荷のみを適用し、スタンバイ中にエネルギーの15％しか消費しないため、大幅なエネルギー節約を可能にします
| モデル | E8-1006-8 | E8-1308-8 | E8-1308-8H | E8-0803-1 （カスタマイズされたサイドリベット） |
| リベットホール位置ストローク（mm） | 1000x600 | 1300x800 | 1300x800 | 800x260 |
| エリア（mm） | 3500x2230x2500 | 4150x2800x2500 | 4150x2800x2500 | 3000x2200x2800 |
| 機器の重量（kg） | 4300 | 5500 | 5500 | 4100 |
| リベット範囲 | M3〜M8ナット/スタッド、ネジ、ピンと同じ外径と長さ（7〜30 mm）が同じツールを共有できます | M3 ～M8ナット | ||
| 振動ボウルフィーダーツーリング（セット） | 8（カスタマイズ可能な12） | 1 | ||
| 最大曲げ回避高さ（mm） | 100 | 238 | 1250 | |
| 最大圧力（トン） | 8 | |||
| アッパーダイストローク（mm） | 100〜180 | |||
| 最大プラットフォームの移動速度（mm/s） | 600 | |||
| 再現性（mm） | ±0.05 | |||
| リベット効果（秒/ピース） | 3.0 ～5.0 | |||
| 電圧 | 380V、3相、50Hz | |||
