製品の詳細

にシェア:

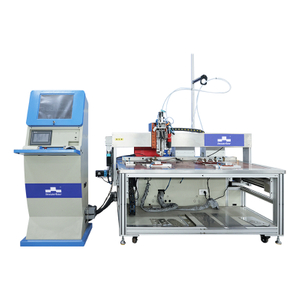

3 軸 3 溶接ヘッド自動 CNC スタッド溶接機

さまざまなネジの仕様を金属表面にすばやく安全に溶接し、背面にマークやへこみを残しません。掘削、リベット、アーク溶接、または溶接後のプロセスは必要ありません。 CNCプログラミングにより、より高度な溶接要件が可能になります。

可用性ステータス:

数量：



お問い合わせバスケット

モデル：
RS-Z-3-1612
製品ブランド：
Inserter

製品説明

CNCスタッド溶接用の機器構成

自動ネイルフィーディングデバイス

爪の摂食メカニズムは、振動プレートの種類とローラータイプの2つのタイプに分けられます。標準構成はローラータイプです。

振動プレートは特別なネジに適しており、ローラータイプは通常のネジに適しています

振動するプレート選択爪

自動爪給餌装置は、ネイルセレクター +空気圧ネイルフィーディングメカニズム +自動溶接ガン +ネイルフィードチューブで構成されています。

neal自動爪の給餌と溶接を実現することができます。爪の給餌の信頼性、爪の存在の自動検出、システムの効率と信頼性を改善します。

devied専用の爪給餌メカニズムには、大きな負荷、低ノイズ、省エネ、消費の削減の特性があります。

釘餌の仕様はM3-M8です（標準以外のカスタマイズできます）。

溶接ガンメカニズムユニット

ダイレクトフィード溶接ガン

マシンは、シンプルな構造と高速の爪の挿入と排出速度を備えています。ステンレス鋼やコールドロールスチールプレートの溶接に最適ですが、亜鉛メッキ材料の長期溶接には適していません。溶接ガンの直接給餌は、溶接が弱く、結合が不十分になる可能性があり、自動ピンがなければ、銃ホルダーの寿命と溶接品質が影響を受ける可能性があります。

斜めの摂食溶接ガン

一般的に、顧客は、斜めのフィードネイルガンヘッドを使用することをお勧めします。斜めのフィード溶接ガンは、ストレートフィード溶接ガンと比較して、より合理的でシンプルな構造設計、より長いサービス寿命、より良い溶接効果、包括的な機能、安定した溶接、および銃ヘッドの長いサービス寿命を備えています。

斜めに供給される溶接ガンは、内部に自動エジェクターを使用して設計されており、特に特別な材料（亜鉛メッキシート）でさまざまな材料に適しています。同じ電圧値では、斜めにフィード溶接ガンの溶接効果は、直線フィード溶接ガンの溶接効果よりも大幅に優れています。

技術的なパラメーター

制御軸番号	3
x軸の最大移動速度	60m/min
y軸の最大移動速度	55m/min
スタッド直径/mm	M3-M8（大きいカスタマイズできます）
スタッド長/mm	手動調整範囲10-25mm（ドラムタイプの爪の給餌）手動調整範囲10-35mm（振動プレートタイプの爪の給餌）（スタッド長の自動調整機能をカスタマイズできます）長くカスタマイズできます
ネイルフィード方法	自動爪の給餌
溶接速度	20-35ピース/分
ガス源	ガス量0.3m³/min
ガス源	圧力0.6MPa
動作電源	380V/50Hz
